產品概述

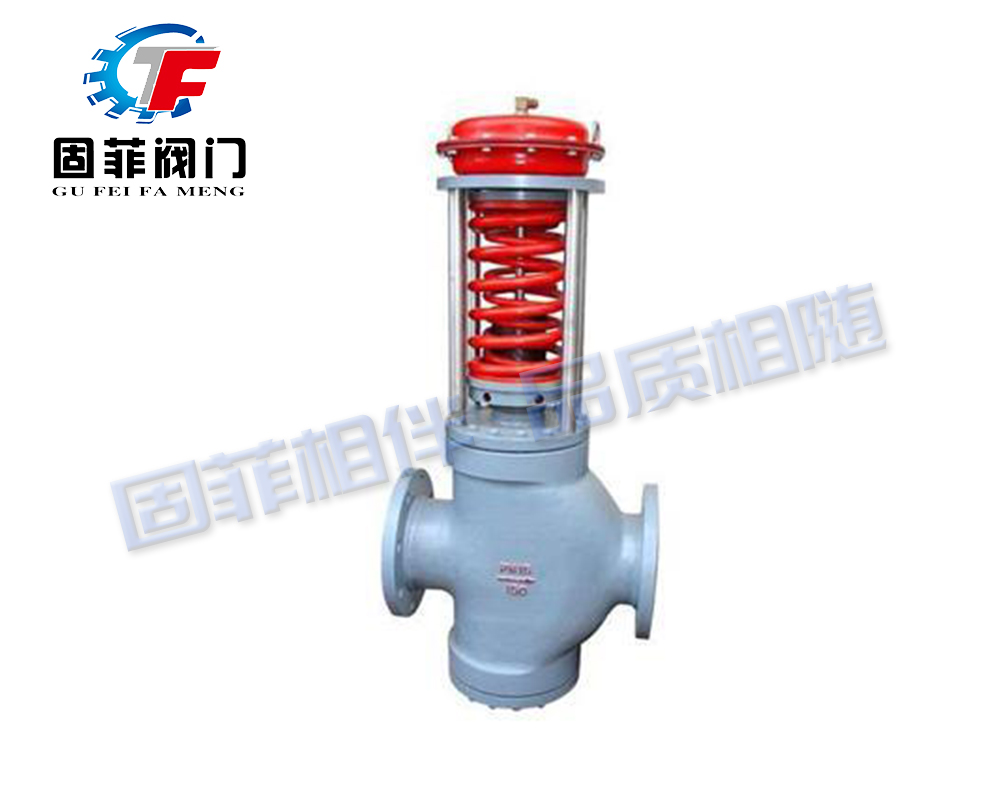

GFZJYN型自力式壓力調節閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(GFZJYP)、套筒(GFZJYM)、雙(GFZJYN)、三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、IV級和VI級三檔;流量特性為快開;壓力分段調節從15~2500Kpa。可按需要組合滿足用戶工況要求。
產品特點
1、自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
2、壓力分段范圍細且互相交叉,調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。
5、橡膠膜片式檢測,執行機構測精度高、動作靈敏。
6、采用壓力平衡機構,使調節閥反應靈敏、控制精確。
閥門作用方式
1、閥前壓力調節閥(K型)其初始位置的閥芯在關閉位置,當閥前壓力逐漸升高,閥逐漸打開,直至閥前壓力穩定在要求的給定值。
2、閥后壓力調節閥(B型)其初始位置的閥芯在開啟位置,當閥門壓力逐漸升高,閥逐漸關閉,直至閥后壓力穩定在要求的給定值。
技術參數
執行標準
法蘭標準:鑄法法按BG9113-88、JB/79-94
法蘭密封面型式:PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口:內螺紋M16×1.5
主要零部件材質
GFZJYN型自力式壓力調節閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(GFZJYP)、套筒(GFZJYM)、雙(GFZJYN)、三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、IV級和VI級三檔;流量特性為快開;壓力分段調節從15~2500Kpa。可按需要組合滿足用戶工況要求。
產品特點
1、自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
2、壓力分段范圍細且互相交叉,調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。
5、橡膠膜片式檢測,執行機構測精度高、動作靈敏。
6、采用壓力平衡機構,使調節閥反應靈敏、控制精確。
閥門作用方式
1、閥前壓力調節閥(K型)其初始位置的閥芯在關閉位置,當閥前壓力逐漸升高,閥逐漸打開,直至閥前壓力穩定在要求的給定值。
2、閥后壓力調節閥(B型)其初始位置的閥芯在開啟位置,當閥門壓力逐漸升高,閥逐漸關閉,直至閥后壓力穩定在要求的給定值。
技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
額定流量系數(KV) | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||
額定行程(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||
公稱壓力PN(Mpa) | 1.6、4.0、6.4 | ||||||||||||||
壓力調節范圍(MPa) | 15~50 40~80 60~100 80~140 120~180 160~220 200~260 240~300 280~350 330~400 380~450 430~500 480~560 540~620 600~700 680~800 780~900 880~1000 980~1500 1000~2500 | ||||||||||||||
流量特性(℃) | |||||||||||||||
調節精度(%) | ±5 | ||||||||||||||
使用溫度(℃) | ≤350 | ||||||||||||||
允許泄漏量 | 硬密封(l/h) | 單座:≤10-4閥額定容量(IV級);雙座、套筒:≤5×10-3閥額定容量(II級) | |||||||||||||
軟密封(ml/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||
減壓比 | 最大 | 10 | |||||||||||||
最小 | 1.25 |
執行標準
法蘭標準:鑄法法按BG9113-88、JB/79-94
法蘭密封面型式:PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口:內螺紋M16×1.5
主要零部件材質
材料代號 | C(WCB) | P(304) | R(316) | |
主要 零件 | 閥體 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
閥芯、閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | |||
膜蓋 | A3、A4鋼涂四氟乙烯 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
彈簧 | 60Si2Mn | |||
導向套 | HPb59-1 |

產品結構圖
外形尺寸
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
法蘭接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法蘭端面距L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
壓 力 調 節 范 圍 kPa | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
280-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 230 | ||||||||||||||
120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000-2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
重量kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
導壓管接頭螺紋 | M16×1.5 |
