產品概述

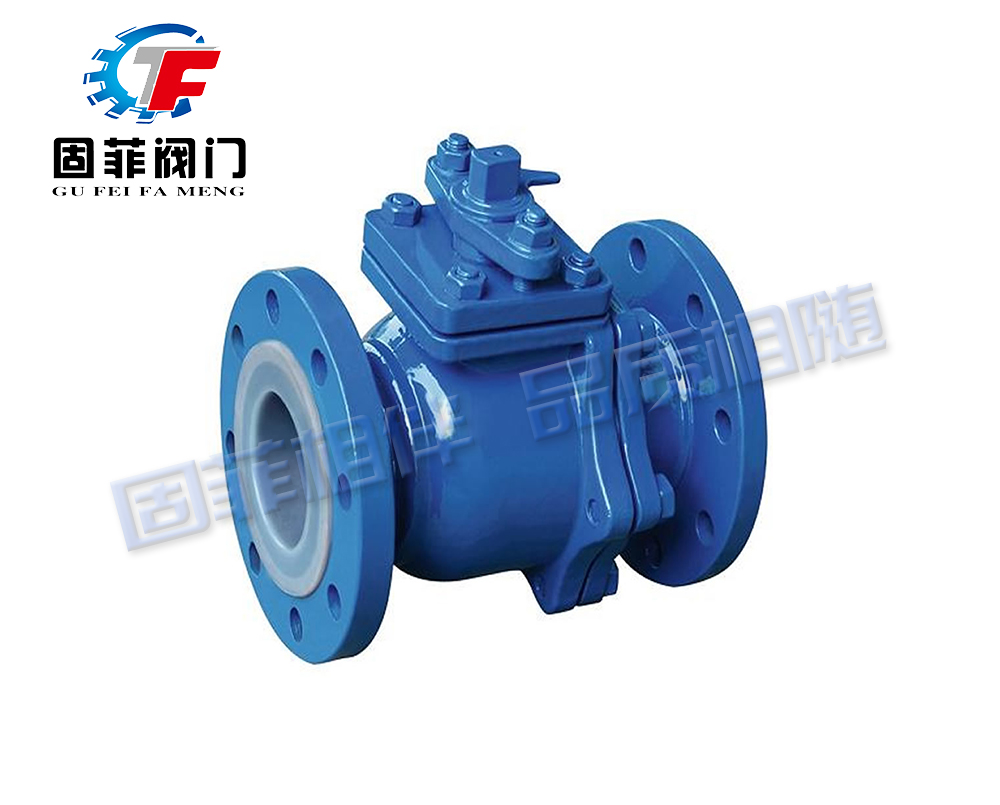

襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙烯（F46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。


產品特點
1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護
3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏

5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。


執行標準


設計與制造 design	GB 12237
結構長度 Face to face	JB1686（DN32_150)
	（企業標準）Q/DFL 02-99
法蘭尺寸 End flange	JB78/JB79（或按合同要求）
壓力測試 Test	GB/T 13297
標志 Symbol	GB 12220
供貨	GB/T 12252



技術參數


型號		GFQ41F46-10	GFQ41F46-16	GFQ41F46-10C	GFQ41F46-16C
工作壓力（MPa）		1.0	1.6	1.0	1.6
適用溫度（℃）		-10～150		-20～150
適用介質		腐蝕性介質
材料	閥體	鑄鐵內襯聚四氟乙烯		鑄鋼內襯聚四氟乙烯
	球體	鑄鋼外包聚四氟乙烯
	密封圈	增強聚四氟乙烯		聚四氟乙烯
	填料	聚四氟乙烯



主要零部件材質


序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
NO	Name	Z	C	P	R	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3M
2	球	WCB	WCB	CF8	CF8M	CF3M
3	填料閥蓋	HT250	WCB	CF8	CF8M	CF3M
4	襯里層/閥座	PTFE（F4） PCTFE（F3） FEP（F46） PFA（可溶性聚四氟乙烯） PO（聚烯烴）
5	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9
6	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
7	手柄	WCC
8	填料	PTFE（F4）聚四氟乙烯
