產品概述

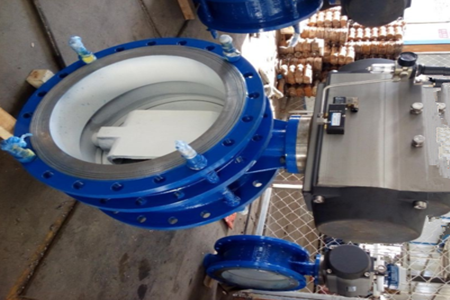

GFSD643H氣動伸縮蝶閥是為了適用各種自控系統而生產的氣動閥門型號，主要由氣動執行機構和伸縮蝶閥組成。氣動執行機構根據工況需要配用不同的附件可實現開關和調節的功能。伸縮蝶閥可根據介質選擇不同的材質，并且在一定范圍內可軸向伸縮，也能在一定的角度范圍內克服管道對接不同軸而產生的偏移，能極大的方便閥門管道的安裝與拆卸。適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。本產品設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速。

氣動伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。


產品特點
GFSD643H氣動伸縮蝶閥公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便
3、密封部位可調節更換、密封性能可靠等特點


執行機構
1、主要功能：調節型、切斷型
2、規格結構：雙作用式、單作用式
3、工作使用氣源壓力：雙作用式(2-8bar)、單作用式(2-8bar)
4、環境溫度：-20℃~+80℃(高溫可定作)
5、氣動機構行程：角行程(90°~180°)
6、回轉角度：標準型：90° ±5°、非標型：0°~180°.
7、輸出扭矩：雙作用(4~10560N.m)等、單作用(6.9~2668N.m)等
8、可配用附件：氣源處理三聯件、電磁換向閥(防爆型或普通型)、定位器、限位開關(防爆型或普通型)、手動操作


技術參數

公稱通經DN（mm）		50～1000		50～1000
公稱壓力PN（MPa）		0.6	1.0	1.6
密封試驗（MPa）		0.66	1.1	1.76
強度試驗（MPa）		0.9	1.5	2.4
適用溫度	軟密封	X:-40℃～90℃;XF:-20℃～200℃
	硬密封	碳鋼:-29℃～425℃不銹鋼-40℃～650℃
適用介質		水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率		符合GB/T13927-92標準
驅動方式		蝸輪傳動、電動、氣動、液動



主零部件材料

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨
